PSC-Einbausätze

Unsere hochpräzisen PSC-Getriebe sind spielfrei und gewährleisten dank unserer patentierten Lösung zur Verschleißregulierung, dass das Spiel über die gesamte Lebensdauer des Getriebes ≤ 0,1 Bogenminuten beträgt.

Präzisionsgetriebe mit geringem Spiel – effizient und langlebig

Spiel ≤ 0,1 Bogenminuten über die gesamte Lebensdauer des Getriebes, keine Nachjustierung erforderlich.
Hohe Nenn-, Beschleunigungs- und Not-Aus-Drehmomentkapazität.
Eine außergewöhnlich hohe Kipp- und Torsionssteifigkeit gewährleistet eine präzise Positionierung.

Getriebe und Antriebselemente

Unsere spielarmen Präzisionsgetriebe erreichen dank des mehrfachen gleichzeitigen Zahneingriffs (Sonnenrad, Planetenräder und Hohlrad) ein besonders hohes Leistungsniveau. Der Wirkungsgrad von > 90 % und das extrem niedrige Anfahrdrehmoment sorgen für eine hervorragende Energieeffizienz. Dank des hohen Wirkungsgrads bleibt die Getriebetemperatur konstant niedrig, was die Lebensdauer der Öldichtungen, der Getriebekomponenten und der Schmierung verlängert.

Das Ergebnis ist eine beeindruckende Lebensdauer von 20.000 Stunden. Dies ist weitaus mehr, als mit anderen Konstruktionen von Präzisionsgetrieben möglich ist, und wurde in zahlreichen Tests bestätigt.

Gleichzeitig sorgt die einzigartige Konstruktion unseres spielarmen Präzisionsgetriebes für einen äußerst leisen Betrieb. Dadurch wird der Lärmpegel am Arbeitsplatz reduziert.

Die Baugruppen sind nicht nur leise, sondern auch präzise und arbeiten selbst bei geringem Drehmoment effektiv, sodass auch kleine Bewegungen präzise gesteuert werden können.

Hohlwellen-Getriebe für die Kabelführung

Hohlwellen mit einem Durchmesser von bis zu 75 mm ermöglichen beispielsweise die Durchführung von Daten- oder Versorgungsleitungen.

Die Getriebekonstruktion unserer Produkte ermöglicht die Verwendung von Standard-Getriebeölen und eignet sich zudem für den Einsatz mit lebensmittelverträglichen Schmierstoffen.

Die PSC-V/H-E-Baugruppen eignen sich zudem als hochpräzise Getriebe mit Abtriebsflansch für Ihre hochspezialisierten Anwendungen.

Drehmomentbereich 400 – 4500 Nm
Außendurchmesser 180 – 329 mm
Verfügbare Übersetzungsverhältnisse: 35:1 – 200:1

Baugruppen PSC-F / H – Integrierte Konstruktion

Der Einsatz von PSC-Baugruppen ist in der Robotik weit verbreitet, wo die Anbindung an den Motor in die Konstruktion des Roboterarms integriert werden kann, um Platz und Kosten zu optimieren. Weitere Anwendungsbereiche für diese Konstruktionsvariante finden sich in der Automatisierungstechnik, bei Werkzeugmaschinen, in der Druckindustrie, bei Verpackungsmaschinen, bei Drehtischen, in der Medizintechnik und vielen anderen Bereichen.

PSC-F

Baugruppe mit massiver Welle

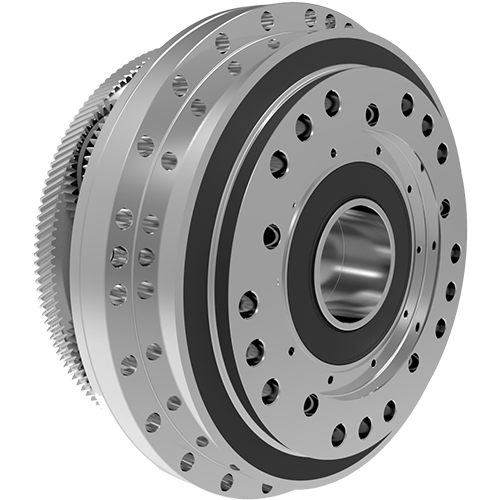

PSC-H

Hohlwellen-Baugruppe
